kr-ecs6000電能分項計量能效監測平臺



一、系統概述

kr-ecs6000電能分項計量能效監測平臺是通過對建筑安裝分項能耗計量裝置,采用遠程傳輸?shù)仁侄渭皶r采集能耗數據,實現重點建筑能耗在線監測和動態分析的硬件系統和軟件系統的統稱。分項能耗是指根據建筑消耗的電能、水、燃氣等按照主要用途進行劃分,如電能劃分為:空調用電、動力用電、照明用電、特殊用電等。

二、系統結構圖



三、系統的基本構成

能耗監測分析系統由監測企業系統中的各計量裝置、數據采集傳輸終端、數據中心組成。

現場設備層:是用來度量電、水、燃氣、熱(冷)量等能耗的遠傳儀表及輔助設備。

數據傳輸層:主要由串口服務器、智能通訊網關、環網交換機等設備組成,主要功能是從設備層的儀表采集數據,然后將數據上傳至中央控制室的服務器。

數據中心:采集并存儲其管理區域內監測的能耗數據,并對本區域內的能耗數據進行處理、分析、展示和發布。



四、系統功能介紹

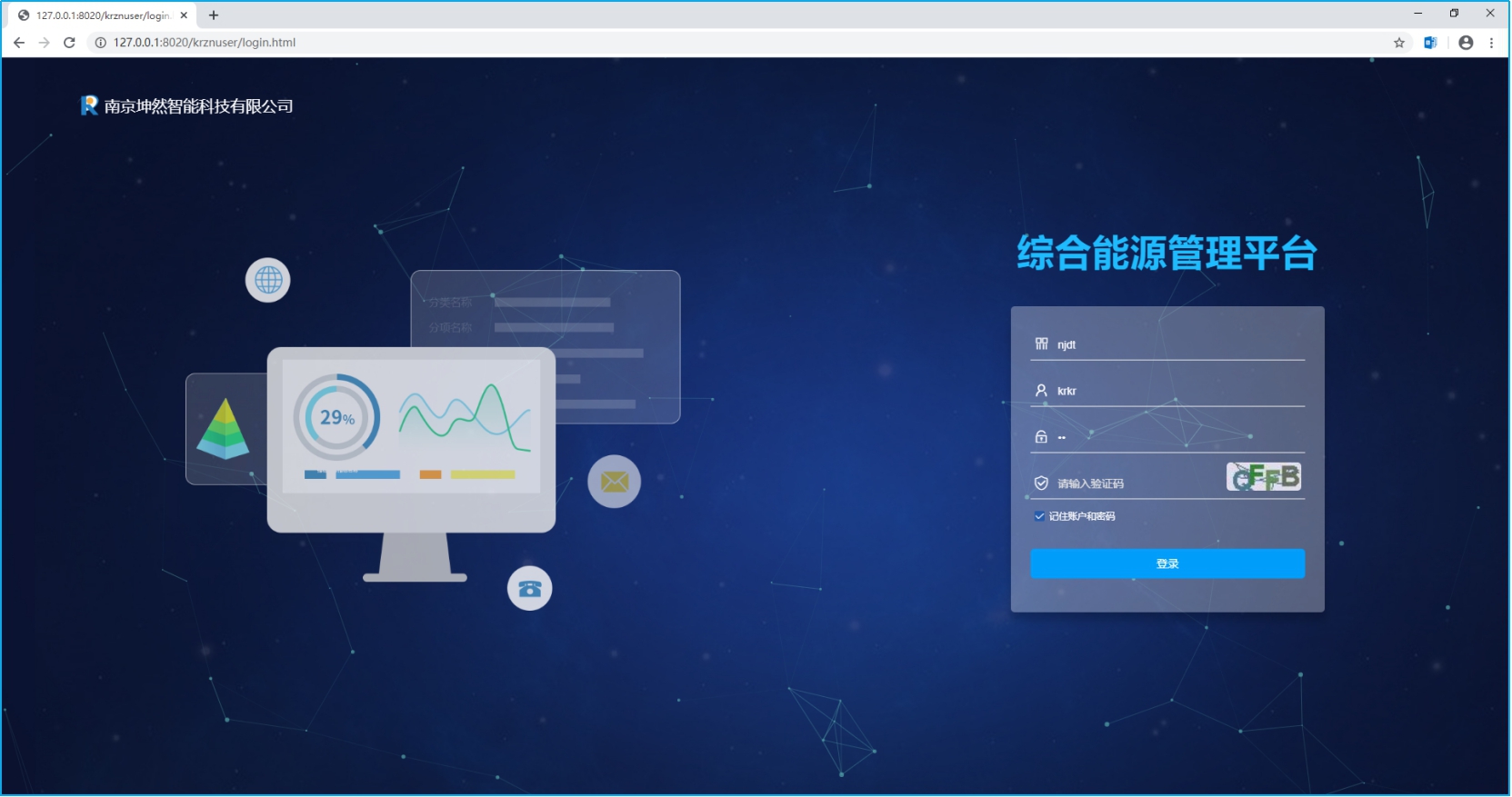

4.1系統登錄

  系統使用b/s架構,可通過瀏覽器在任意電腦上進行遠程登錄訪問

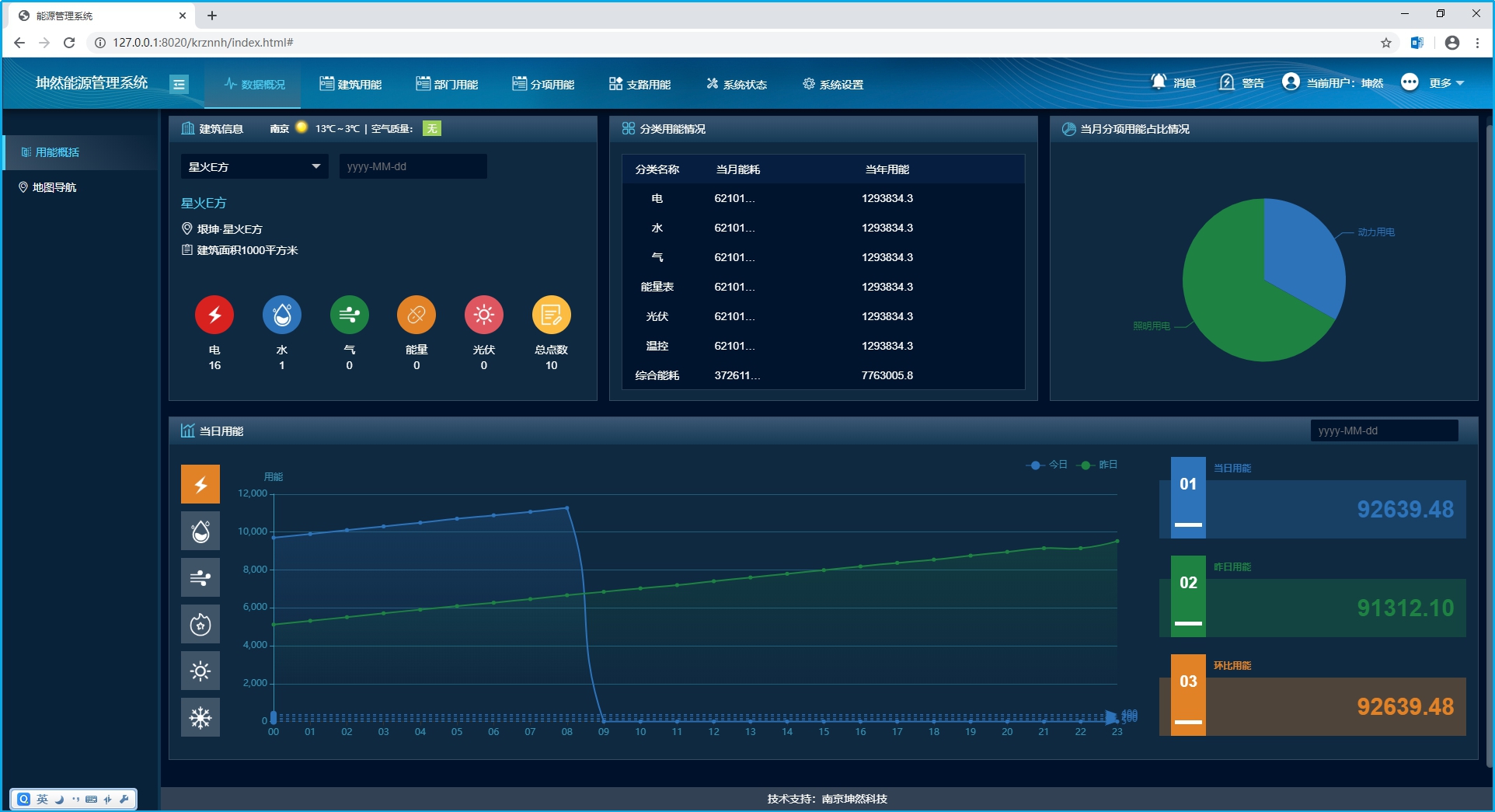

4.2數據概況

主要可以查看當前項目某一建筑的能耗總體分析數據

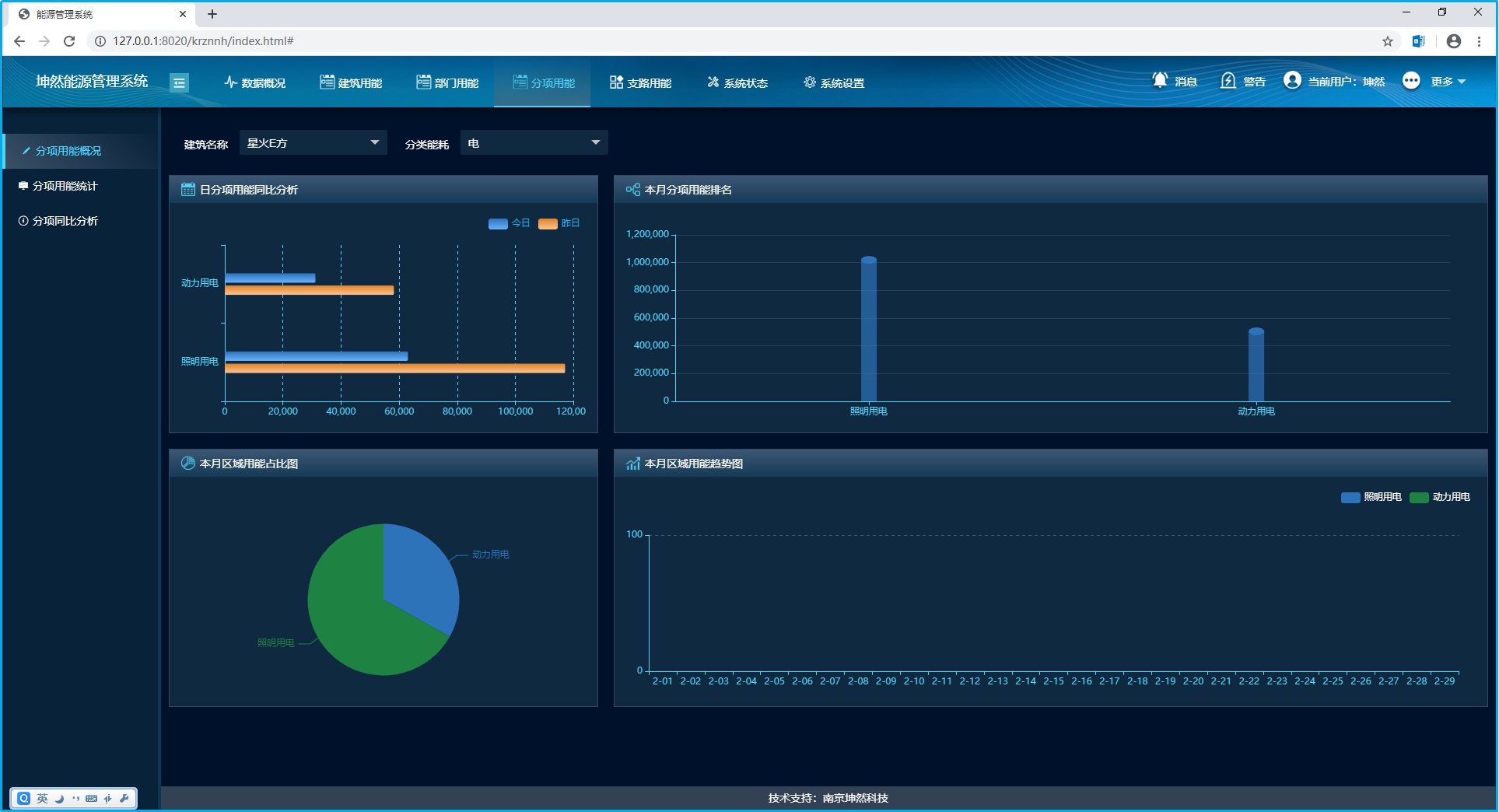

4.3項用能



系統將電能消耗逐級分項,摸清電能的組成和流向;將電能使用情況分為照明插座用電、空調用電、動力用電、特殊用電,找到電能消耗重點,為節能改造提供數據依據。



4.4區域用能

企業用能按區域劃分,靈活配置計量表具,系統可統計出日、周、月、年報表,并分析用能趨勢,便于業主方實時直觀掌握各區域電能消耗情況。

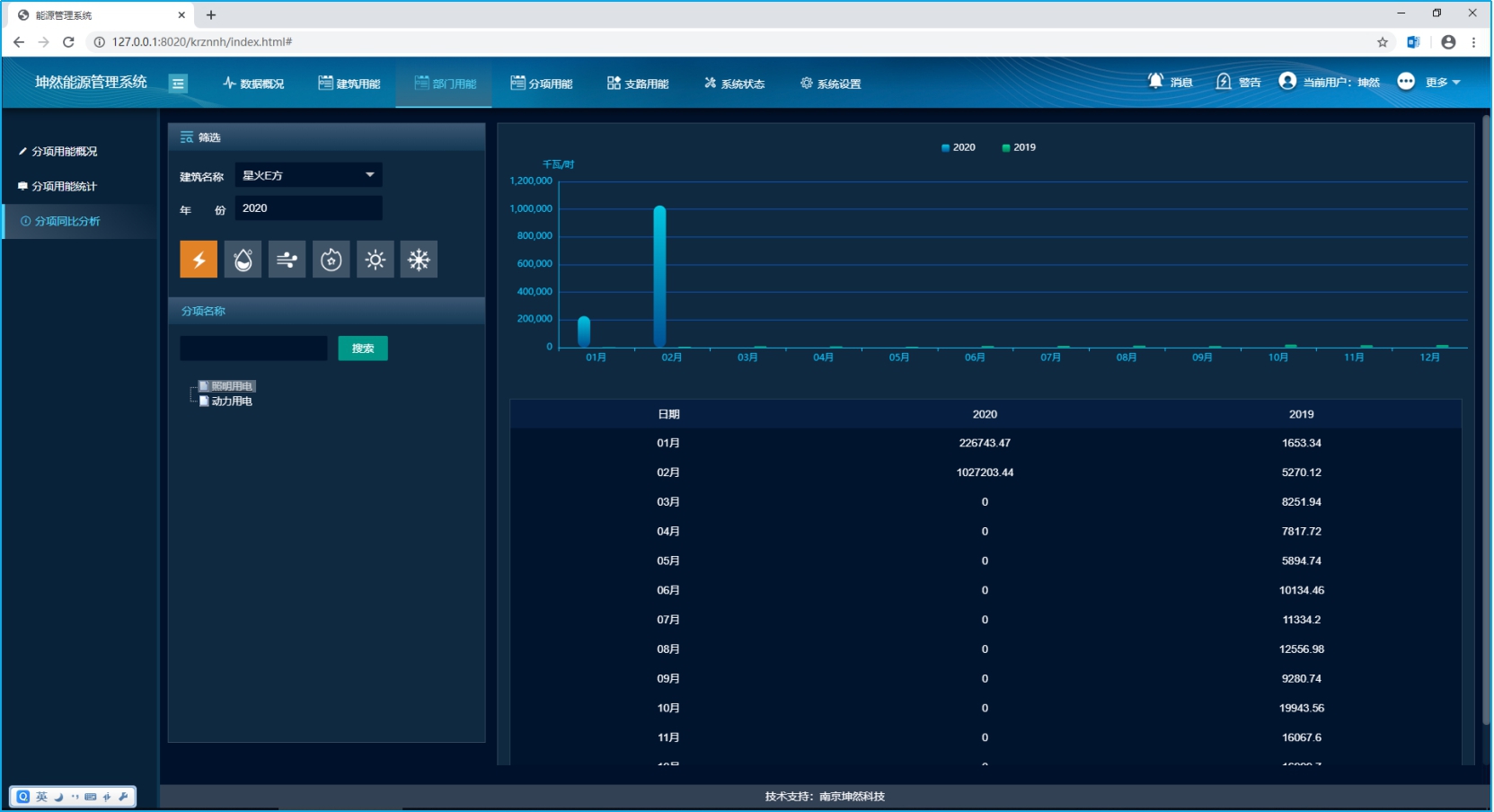

4.5部門用能

企業可建立部門用能定額,將部門實際用能與計劃值進行比較,系統可反映出建筑物當日與昨日同期、當月與上月同期、當年與上年同期等各類同環比分析對比情況,企業可依此實行績效考核。

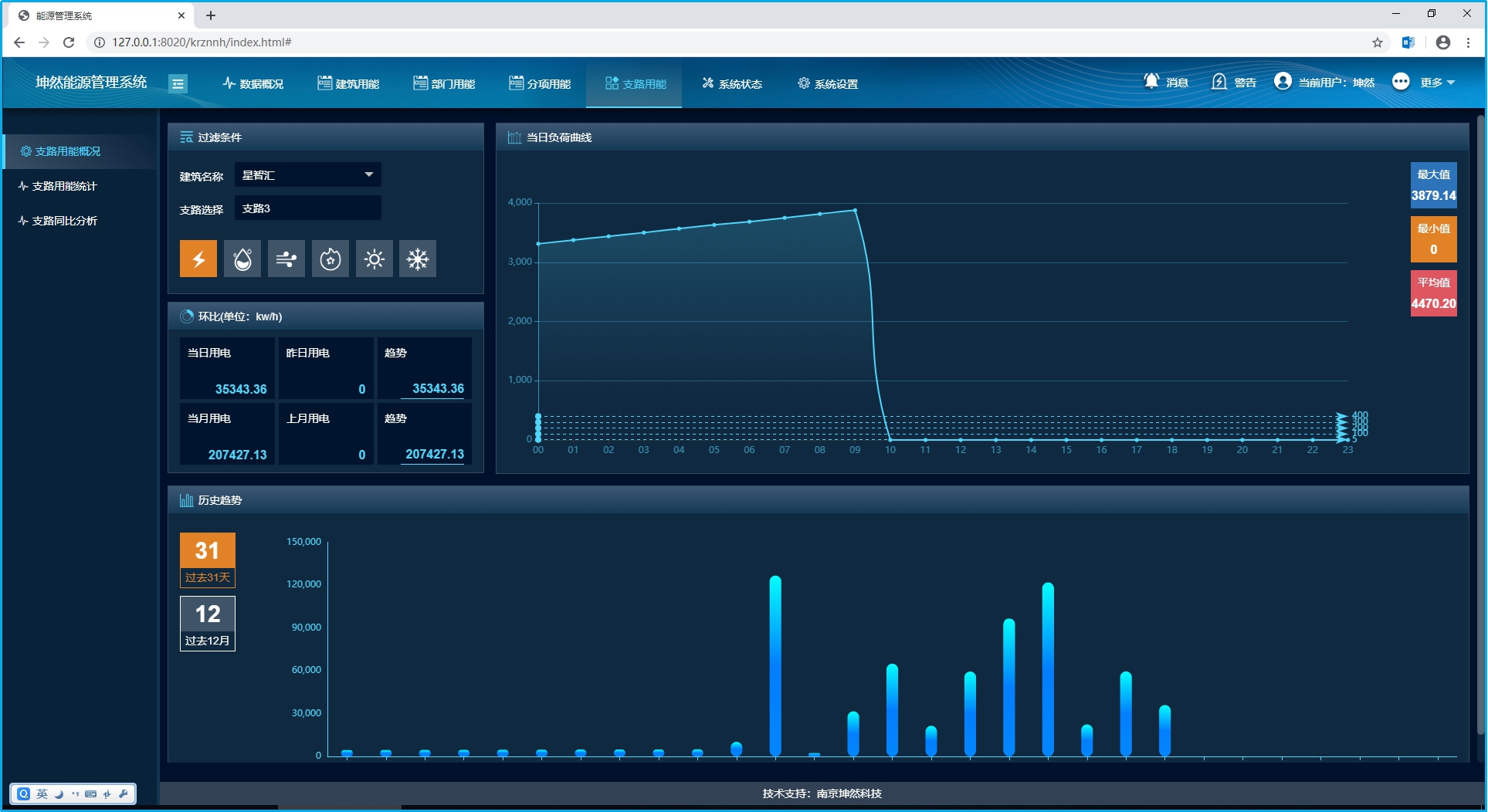

4.6支路用能

系統可以對建筑物各支路用能進行遠程集抄,并可查詢儀表的各類參數(電壓、電流等),并以圖形方式顯示;系統使用者可通過相關界面調取各節點的電能統計報表,減少用能的“跑、冒、滴、漏”和計量誤差。

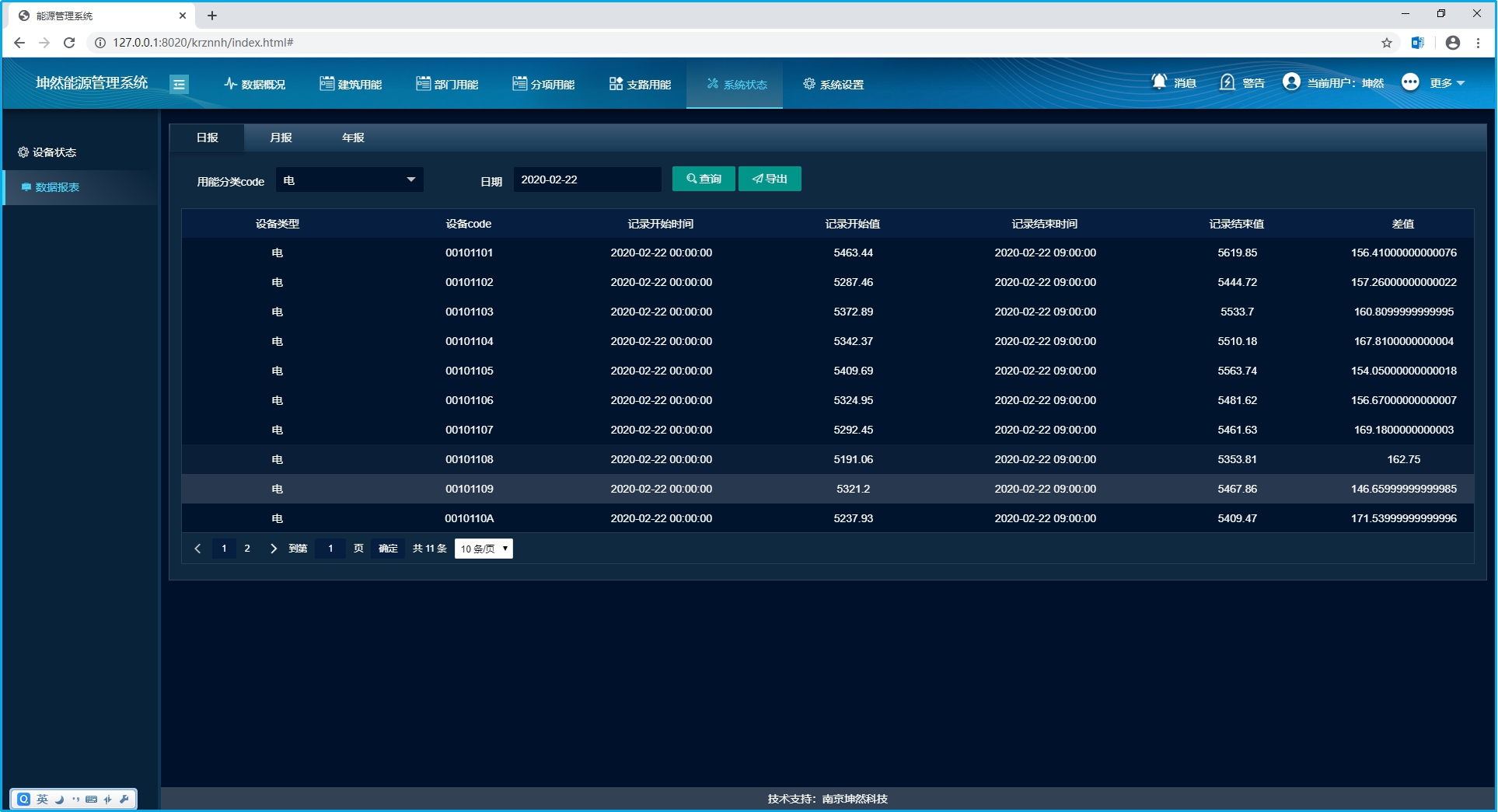

4.7數據報表

系統可根據企業需要,對每個設備進行日報、月報、年報統計,并將統計后的數據導出成Excel表格

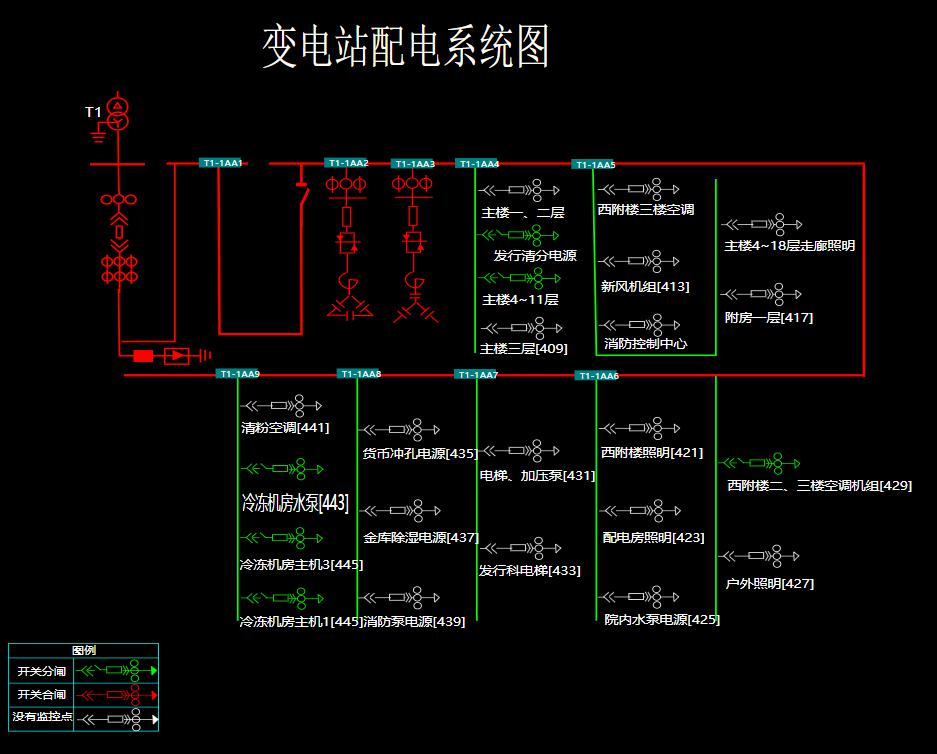

4.8數據示意圖

數據配電圖是系統根據客戶要求定制的系統圖,可以根據數據的變化實時展示設備數據和狀態。
